全水发泡聚氨酯泡沫保温隔音材料是一种化学发泡技术，原理是水与异氰酸酯发生反应，生成二氧化碳而产生发泡。采用
聚氨酯高压发泡机技术生产泡沫的优点是发泡剂相对稳定，安全风险较低，对泡沫生产设备没有特殊要求，无需进行发泡设备的改造。其ODP值为零，GWP值为1。

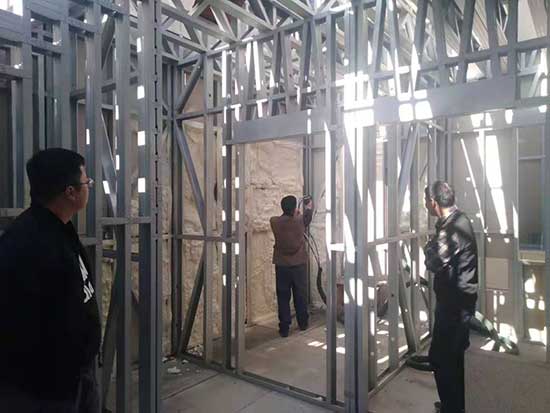

上图：全水发泡聚氨酯泡沫 保温隔音案例
全水发泡聚氨酯泡沫保温隔音选用注意事项
二氧化碳迅速扩散的问题
在一定温度下，二氧化碳的扩散速度比空气快10倍。 （结果，电池中的压力将下降。如果泡沫的强度不足以平衡内部和外部之间的压力差，则泡沫将收缩并变形。导热性和老化性能会减少）。
解析度：
全水发泡聚氨酯泡沫保温隔音泡沫密度通常较高，以补偿泡孔强度。密度越高，孔壁越厚，强度越大。
然后增加黑色材料的折射率，以增加聚异氰脲酸酯环的含量并增加交联密度。
改善聚醚的官能度和羟值。
在聚醚体系中引入较硬的结构，例如芳族环结构，可改善泡沫的尺寸稳定性和抗压强度。
气泡的附着力差。由水和异氰酸酯反应形成的脲键是脆性物质。脲键结构的特征在于其对称的结构，良好的强度和刚度，但是高脆性。水和黑质反应更快，尤其是在反应的早期。
全水发泡聚氨酯泡沫保温隔音解决方案：调整全水聚醚的结构并调整催化剂以加速尿素键并保持转化反应的进行。
没有物理发泡剂的稀释，体系粘度大流动性差。水对多元醇组分几乎没有降粘作用。
全水发泡聚氨酯泡沫保温隔音解决办法：低粘度聚醚和稀释剂。或引入一定量的环保物理发泡剂。
上图：Q2600全水聚氨酯发泡机
全水泡沫导热系数太高，水性较强易产生开孔，同时二氧化碳发泡剂的气相热导率较高。泡沫的绝热效果远远劣于低气相热导率物理发泡剂发泡的泡沫。这也需要优异的成核能力的硅油在反应过程中控制泡孔结构。
增加泡孔细腻度提高导热和闭孔率，只能应用于对泡沫保温绝热效果求相对较低的行业。目前全水发泡技术应用比较成熟的行业是集中供热用保温管。
全水发泡聚氨酯泡沫保温隔音发泡热量高，反应热易大烧心，破坏泡沫内部结构导致强度降低。解决方法有选用合理聚醚和催化剂同时调整反应时间来降低热量并采用合理的工艺。
